Valmistajille, jotka käsittelevät kiinnikkeitä, autokomponentteja, sähkölaitteita ja muita pieniä metalliosia,JUNDA'sMatalakiskoinen Gantry Barrel sinkkipinnoituslinjatarjoaa automatisoidun lähestymistavan bulkkisinkkipinnoitukseen. Sen matalakiskorakenne on erityisen hyödyllinen paikoissa, joissa kattokorkeus on rajoitettu, kun taas pyörivät tynnyrit ja ohjelmoitava prosessinohjaus tukevat monimutkaisten komponenttien yhtenäistä pinnoitusta.
Nykyaikaisen tynnyrin sinkitysjärjestelmän on tasapainotettava läpimenoa, pinnoitteen sakeutta, automaatiota, laitteiden vakautta ja tilojen vaatimuksia. Low-Rail Gantry Barrel Zinc Plating Line on suunniteltu näihin haasteisiin yhdistämällä bulkkitynnyrikäsittely automatisoituun portaalin siirtoon ja älykkääseen prosessinhallintaan. JUNDA määrittelee alkalisen tai happosinkin pinnoituksen, mukautettavat tynnyrikapasiteetit 100–500 kg erää kohden, säädettävä portaalin liikenopeus 4–40 m/min ja PLC/HMI-ohjauksen. Järjestelmä tukee myös sinkki-nikkeliä, kuparia, nikkeliä ja useita passivointi- tai sinkkiviimeistelyprosesseja, joten se soveltuu joustavaan teolliseen pintakäsittelytuotantoon.
Sisällysluettelo
- Mikä on matalakiskoinen gantry-tynnyrisinkkipinnoituslinja?
- Miksi Low-Rail-suunnittelulla on väliä?
- Tärkeimmät tekniset tiedot ja prosessiominaisuudet
- Mitkä ovat tärkeimmät tuotannon edut?
- Mitkä teollisuudenalat voivat käyttää tätä pinnoitusjärjestelmää?
- Kuinka älykäs prosessinohjaus parantaa tuotantoa?
- Mitä ostajien tulee ottaa huomioon ennen järjestelmän valintaa?
- Usein kysytyt kysymykset

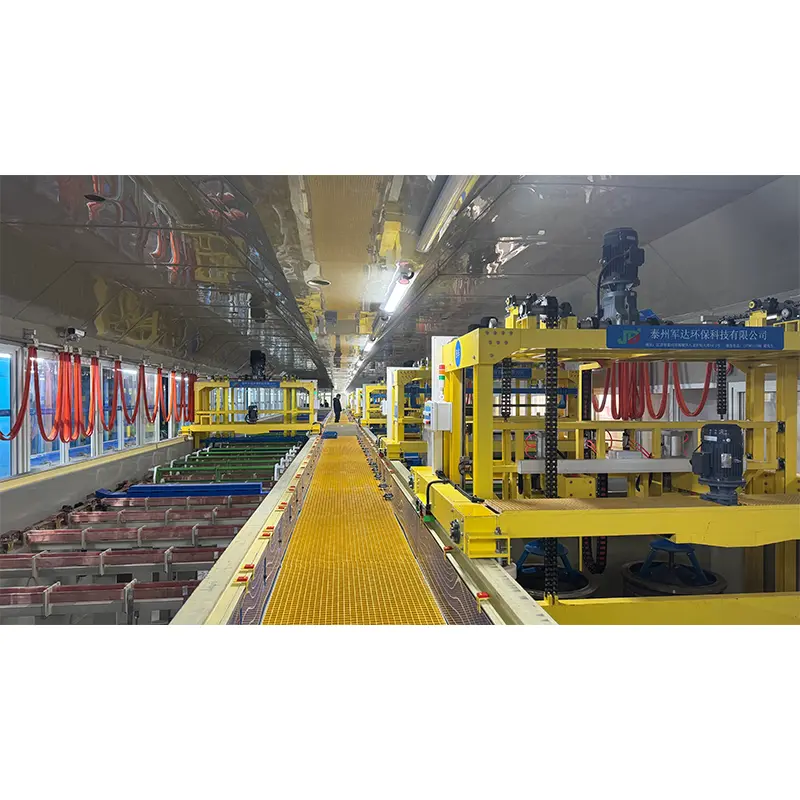

Mikä on matalakiskoinen gantry-tynnyrisinkkipinnoituslinja?
Low-Rail Gantry Barrel Sinkkipinnoituslinja on automatisoitu galvanointijärjestelmä, joka on kehitetty suhteellisen pienten metalliosien irtotavarakäsittelyyn. Sen sijaan, että osia sijoitettaisiin erikseen telineisiin, komponentit ladataan pyöriviin tynnyreihin. Pinnoitusjakson aikana tynnyrit liikuttavat tai pyörittävät osia jatkuvasti käsittelyvaiheiden läpi, jolloin sinkki pääsee useille pinnoille.
Matalakiskoisessa pukkikokoonpanossa käytetään alempana olevaa kuljetusrakennetta kuin monissa tavanomaisissa yläpuolisissa pukkijärjestelyissä. JUNDAn tuotespesifikaatioiden mukaan tämä kokoonpano on tarkoitettu alentamaan kokonaiskorkeusvaatimuksia säilyttäen samalla vakaan vaakasuuntaisen liikkeen ja paikannustarkkuuden.
Tämä tekee laitteista erityisen sopivia olemassa oleville tehtaille, jälkiasennusprojekteille ja laitoksille, joissa kattoväli on tärkeä tekninen rajoite.
Miksi Low-Rail-suunnittelulla on väliä?
Tehdasasettelu voi vaikuttaa suoraan automatisoidun pinnoitusjärjestelmän asennuksen toteutettavuuteen ja kustannuksiin. Perinteinen korkeakiskojärjestely voi vaatia huomattavaa pystysuoraa tilaa nostureille, tynnyreille, säiliöille ja huoltoon pääsylle. Matalakiskokokoonpano voi tarjota enemmän joustavuutta työskenneltäessä rajoitetun rakennuksen vaipan sisällä.
Alempi asennuskorkeus
Matalakiskoarkkitehtuuri on suunniteltu tiloihin, joissa käytettävissä oleva kattokorkeus on rajoitettu. Tämä voi olla erityisen hyödyllistä kunnostetaan olemassa olevaa pintakäsittelykonepajaa kokonaan uuden rakennuksen sijaan.
Vakaa gantry-liike
Portaali mahdollistaa ohjatun vaakakuljetuksen prosessiasemien välillä. JUNDA listaa säädettävän ajonopeuden 4–40 m/min, mikä mahdollistaa liikeparametrien sovittamisen erilaisiin tuotantovaatimuksiin.
Parempi jälkiasennuspotentiaali
Koska tehdaskorjausprojekteilla on usein kiinteät rakenteelliset rajoitukset, olemassa oleviin tilaolosuhteisiin soveltuvat laitteet voivat vähentää uudelleensuunnitteluvaatimuksia. Matalakiskokonseptista tulee siksi tärkeä näkökohta laitteiston suunnittelun alkuvaiheessa.
Tärkeimmät tekniset tiedot ja prosessiominaisuudet
Teollisuuden pinnoituslinjan valinta vaatii muutakin kuin automaatiotason arviointia. Ostajien tulee tutkia yhdessä käsittelykapasiteettia, pinnoituskemiaa, ohjausarkkitehtuuria, tynnyrin suorituskykyä, pinnoitteen paksuutta ja viimeistelyvaatimuksia.
| Parametri | Erittely | Tuotannon merkitys |
|---|---|---|
| Laitteen tyyppi | Low-Rail Gantry Barrel Plating Line | Suunniteltu automaattiseen massakäsittelyyn |
| Pinnoitteen tyyppi | Alkalinen sinkki / hapan sinkki | Tukee erilaisia sinkitysprosessivaatimuksia |
| Tynnyrin kapasiteetti | 100–500 kg erää kohden, muokattavissa | Soveltuu suurten määrien pienten osien tuotantoon |
| Gantry Travel Speed | 4-40 m/min, säädettävä | Mahdollistaa joustavan prosessiliikkeen |
| Ohjausjärjestelmä | PLC + HMI kosketusnäyttö | Yksinkertaistaa prosessin valvontaa ja parametrien säätöä |
| Tynnyrin pyörimisnopeus | 0-8 rpm, säädettävä | Auttaa sopeuttamaan sekoitusta eri osiin ja prosesseihin |
| Pinnoitteen paksuus | 5-25 μm | Tukee erilaisia korroosiosuojavaatimuksia |
| Virran tiheys | 2-6 A/dm² | Tarjoaa ohjattavan galvanoinnin toiminta-alueen |
| Toimintatila | Täysautomaattinen / puoliautomaattinen | Mahdollistaa eritasoiset tuotantoautomaatio |
| Sertifiointi | CE | Tukee soveltuvien markkinoiden laitteiden vaatimustenmukaisuutta |
Laitteet voidaan konfiguroida myös muiden pintakäsittelyprosessien mukaan, mukaan lukien sinkki-nikkelipinnoitus, kuparipinnoitus, nikkelipinnoitus, kolmiarvoinen passivointi, musta sinkki, sininen sinkki ja keltasinkki. Tarkka prosessijärjestys tulee suunnitella asiakkaan alustan, pinnoitteen spesifikaatioiden, tuotantomäärän ja laatuvaatimusten mukaan.
Mitkä ovat tärkeimmät tuotannon edut?
Hyvin suunnitellun automatisoidun pinnoitusjärjestelmän pitäisi parantaa useampaa kuin yhtä tuotantomittaria. Arvo syntyy materiaalinkäsittelyn, kemiallisen käsittelyn, prosessin ajoituksen ja laadunvalvonnan koordinoinnista yhden tuotannon työnkulun sisällä.
1. Tehokas joukkokäsittely
Tynnyrin pinnoitus sopii erityisen hyvin ruuveille, muttereille, pulteille, aluslevyille ja muille pienille komponenteille, joita voidaan käsitellä yhdessä. JUNDAn ilmoitettu tynnyrikapasiteetti on 500 kg erää kohden, ja räätälöityjä kokoonpanoja on saatavana projektin vaatimusten mukaan.
2. Tasainen pinnan peitto
Jatkuva piippukierto auttaa paljastamaan työkappaleiden eri pinnat pinnoitusratkaisulle. Tämä on arvokasta komponenteille, joissa on kierteet, syvennykset ja epäsäännölliset geometriat, joissa jatkuva kosketus elektrolyytin kanssa on tärkeää.
3. Vähentynyt manuaalinen käsittely
Automatisoitu portaalikuljetus voi vähentää toistuvaa manuaalista siirtoa prosessiasemien välillä. Tämä voi auttaa valmistajia parantamaan työnkulun johdonmukaisuutta ja vähentämään riippuvuutta manuaalisesta materiaalin liikkeestä.
4. Joustava tuotannonhallinta
PLC- ja HMI-ohjausarkkitehtuurin avulla käyttäjät voivat valvoa ja säätää prosessiparametreja keskitetyn käyttöliittymän kautta. Reseptipohjainen hallinta voi myös helpottaa tuotteiden vaihtoa, kun useat komponenttityypit jakavat saman tuotantojärjestelmän.
5. Tuki vetyhaurastumisen lievitykseen
Soveltuvia lujia teräsosia varten linja voi sisältää leivinuunit vetyhaurastumisen vähentämiseksi. Sopiva käsittelylämpötila ja -kesto tulee aina määrittää materiaalin, sovellettavien standardien ja asiakkaan teknisten eritelmien mukaan.
Mitkä teollisuudenalat voivat käyttää tätä pinnoitusjärjestelmää?
TheMatalakiskoinen Gantry Barrel sinkkipinnoituslinjaon tarkoitettu ensisijaisesti pienille metalliosille, jotka vaativat korroosionkestävää sinkkipohjaista pintakäsittelyä. Tyypillisiä sovelluksia ovat:
- Kiinnikkeet:ruuvit, mutterit, pultit ja aluslevyt.
- Auton osat:jarruihin liittyvät osat, alustan osat ja liittimet.
- Sähkölaitteet:liittimet ja johtavat liittimet.
- Maatalouskoneet:pienet metalliosat, jotka vaativat korroosiosuojaa.
- Teollisuuslaitteisto:yleisissä laitteissa käytettävät tarkkuusmetallikomponentit.
Useita osatyyppejä valmistaville valmistajille automatisoitu tynnyrikäsittely voi myös tarjota käytännöllisen alustan sekatuotteiden valmistukseen edellyttäen, että komponenttien geometria, kemia, lastausolosuhteet ja prosessireitit ovat yhteensopivia.
Kuinka älykäs prosessinohjaus parantaa tuotantoa?
Yksi JUNDAn kuvaamista merkittävimmistä ominaisuuksista on sen älykäs sumea ohjaustekniikka. Perinteiset automatisoidut pinnoituslaitteet voivat vaatia muutoksia PLC-ohjelmointiin, kun tuotantoreittejä muutetaan. Joustavampi ohjauskonsepti voi vähentää tätä riippuvuutta generoimalla liikelogiikkaa määritellyistä prosessitiedoista.
JUNDAn tuotetietojen mukaan ohjausjärjestelmä voi tukea useita prosessireittejä ja antaa käyttäjille mahdollisuuden säätää upotus-, pinnoitus- ja tippumisaikoja ilman PLC-ohjelmien uudelleenkirjoittamista. Se voi myös tukea vaatimustenvastaisten osien automaattista palautusta uudelleenpinnoitusta varten.
Tämä lähestymistapa voi olla arvokas korkean sekoituksen valmistusympäristöissä, joissa tuotantoaikataulu muuttuu usein. Sen sijaan, että käsittäisivät jokaista tuotemuutosta suurena ohjelmointiprojektina, käyttäjät voivat työskennellä ennalta määritettyjen prosessireseptien ja säädettävien parametrien kanssa.
Ohjauksen mahdolliset edut
- Ohjausjärjestelmän kautta voidaan hallita useita tuotereseptejä.
- Upotus- ja tippumisajat voidaan säätää prosessivaatimusten mukaan.
- Tuotantoreittejä voidaan muokata vähemmän riippuvaisesti PLC-ohjelmointiasiantuntijoista.
- Uudelleenpinnoitustyönkulut voidaan sisällyttää tuotannonhallintaan.
- HMI-pohjainen toiminta tarjoaa keskitetyn rajapinnan prosessien valvontaan.
Mitä ostajien tulee ottaa huomioon ennen järjestelmän valintaa?
Automatisoidun galvanointilinjan ostaminen on pitkän aikavälin suunnittelupäätös. Ostajien tulisi arvioida koko tuotantoprosessi sen sijaan, että keskittyisivät pelkästään laitteiden hintaan.
- Osan mitat ja paino:Varmista, että komponentit soveltuvat tynnyrin käsittelyyn ja että lastausolosuhteet ovat yhteensopivia tynnyrin rakenteen kanssa.
- Vaadittu eräkapasiteetti:Yhdistä tynnyrin kapasiteetti todelliseen tuotantomäärään, tuotevalikoimaan ja tavoitesykliin.
- Pinnoituskemia:Selvitä, tarvitaanko alkalista sinkkiä, hapanta sinkkiä, sinkki-nikkeliä tai muuta prosessia.
- Pinnoitteen erittely:Määrittele vaadittava paksuus, ulkonäkö, korroosionkestävyys ja passivointivaatimukset ennen laitteen suunnittelua.
- Tehdaskorkeus:Mittaa käytettävissä oleva kattoväli ja huoltotila määrittääksesi, onko matalakiskojärjestely sopiva.
- Automaatiovaatimukset:Päätä, vastaako täysautomaattinen vai puoliautomaattinen toiminta paremmin tuotantotavoitteita.
- Myynnin jälkeinen tuki:Vahvista asennus-, käyttöönotto-, koulutus-, huolto- ja teknisen tuen järjestelyt.
JUNDA ilmoittaa, että sen suunnittelupalvelut kattavat prosessisuunnittelun, laitteiden valmistuksen, asennuksen, käyttöönoton ja käyttäjien koulutuksen. Sen tuotetiedoissa laitteille on myös määritetty 12 kuukauden takuu.
Lisäkontekstia varten ostajat voivat tutustua JUNDAn Gantry Barrel Plating Line -valikoimaan vertaillessaan erilaisia automatisoituja tynnyrin pinnoituskokoonpanoja.
Usein kysytyt kysymykset
Voidaanko eri tuotteita käsitellä samalla pinnoituslinjalla?
Kyllä. Järjestelmä on suunniteltu tukemaan useiden tuotetyyppien ja prosessireittien sekatuotantoa. Todellinen yhteensopivuus riippuu komponenttien geometriasta, kemiasta, kuormitusolosuhteista ja vaaditusta prosessisekvenssistä.
Sopiiko Low-Rail Gantry Barrel -sinkkipinnoituslinja kiinnittimille?
Kyllä. Ruuvit, mutterit, pultit ja aluslevyt kuuluvat tyypillisiin kiinnityssovelluksiin, joihin automaattinen tynnyrin sinkitys sopii.
Mitä etua matalaraiteisesta portaalijärjestelmästä on?
Suurin etu on alhaisemmat asennuskorkeusvaatimukset verrattuna korkeampiin portaalikokoonpanoihin. Tämä voi tehdä järjestelmästä hyödyllisen jälkiasennusprojekteissa tai tehtaissa, joissa kattoväli on rajoitettu.
Mikä tynnyrikapasiteetti on käytettävissä?
JUNDA määrittelee vakiokonfiguroitavan alueen noin 100–500 kg erää kohden. Lopullinen kapasiteetti tulee määrittää osien ominaisuuksien, tuotantotavoitteiden, tynnyrin suunnittelun ja koko prosessin asettelun mukaan.
Voiko pinnoitteen paksuutta säätää?
Julkaistu tekninen alue on 5–25 μm. Sopiva pinnoitteen paksuus riippuu asiakkaan tuotespesifikaatiosta, korroosionkestävyystavoitteesta, alustasta, pinnoituskemiasta ja sovellettavista standardeista.
Tukeeko järjestelmä automaattista uudelleenpinnoitusta?
Kyllä. JUNDA toteaa, että sen älykäs ohjausjärjestelmä voi tukea tarkistettujen vaatimustenvastaisten osien automaattista palauttamista uudelleenpinnoitusta varten, mikä auttaa integroimaan laadunkorjauksen tuotannon työnkulkuun.
Johtopäätös: Sopiiko tämä kokoonpano tuotantoisi?
Low-Rail Gantry Barrel -sinkkipinnoituslinja voi olla käytännöllinen ratkaisu valmistajille, jotka etsivät automatisoitua bulkkisinkitystä työskennellessään rajoitetun tehdaskorkeuden tai jälkiasennusrajoitusten puitteissa. Pyörivän tynnyrin käsittelyn, säädettävän portaalin liikkeen, PLC/HMI-ohjauksen, mukautettavan eräkapasiteetin ja useiden pintakäsittelyprosessien tuen ansiosta järjestelmä voidaan konfiguroida erilaisten teollisten tuotantovaatimusten mukaan. Jos suunnittelet uutta galvanointiprojektia, päivität olemassa olevaa linjaa tai arvioit matalakorkuista automatisoitua ratkaisua,ota meihin yhteyttäkeskustellaksesi komponenttien teknisistä tiedoista, tuotantokapasiteetista, tehdasasettelusta, pinnoitusvaatimuksista ja mukautetusta pinnoituslinjan kokoonpanosta JUNDAn kanssa.
