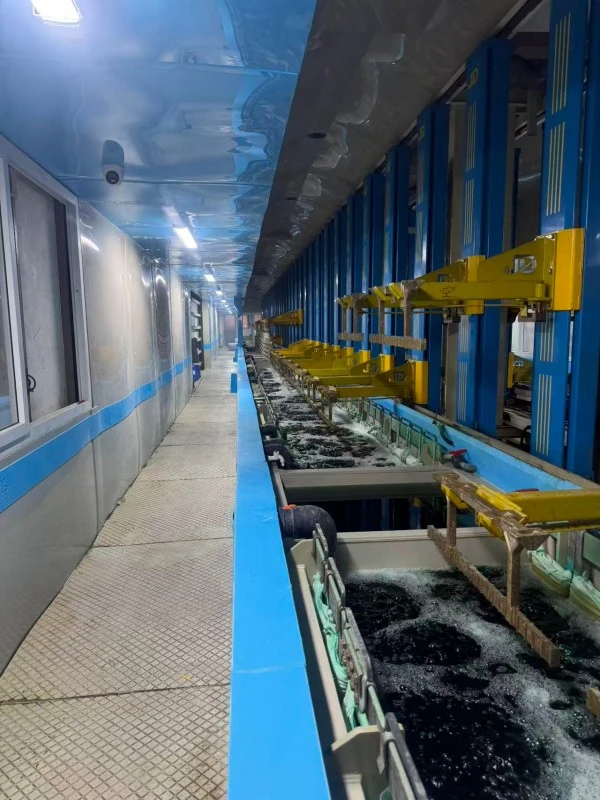

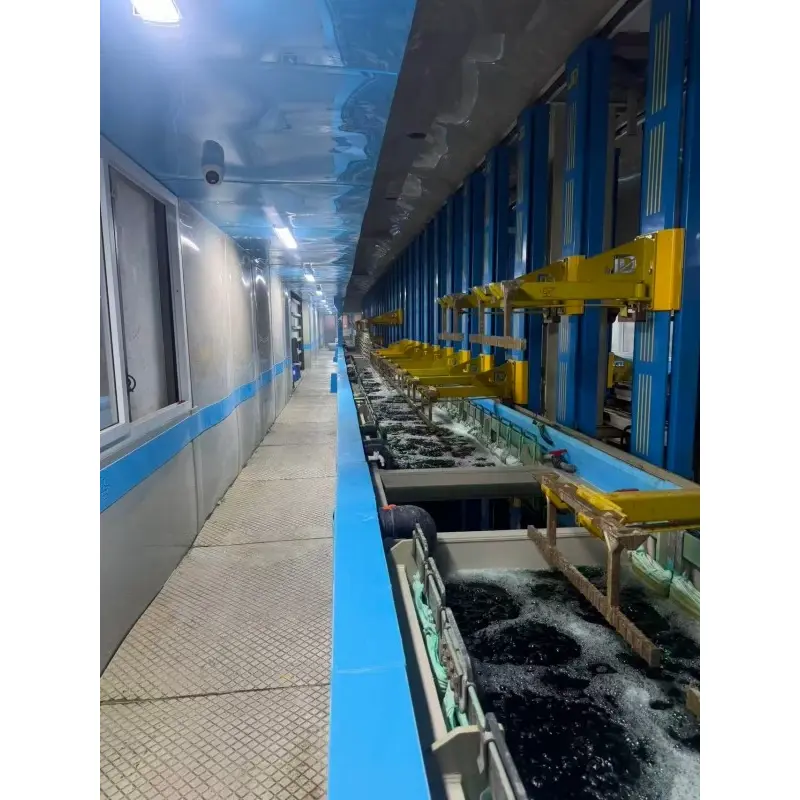

Kupari-nikkeli-kromi pystysuora nostopinnoituslinja
JUNDA Electroplating Equipment Co., Ltd., kiinalainen automatisoitujen pintakäsittelyjärjestelmien valmistaja, toimittaa kupari-nikkeli-kromi pystysuoraan nostopinnoituslinjoja, jotka on suunniteltu jatkuvaan monikerroksiseen koristemaalaukseen. Järjestelmä integroi PLC-ohjauksen ja pystysuoran nostosiirron varmistaakseen vakaan prosessin sekvenssin, tasaisen pinnoitteen laadun ja tehokkaan metalli- ja muoviosien tuotannon.
Kupari-nikkeli-kromi vertikaalinen nostopinnoituslinja on automaattinen galvanointijärjestelmä, joka on suunniteltu metalli- ja muoviosien peräkkäiseen kupari-, nikkeli- ja kromipinnoitukseen.
Sitä käytetään koristeelliseen viimeistelyyn ja korroosiosuojaukseen jatkuvassa tuotantoympäristössä.

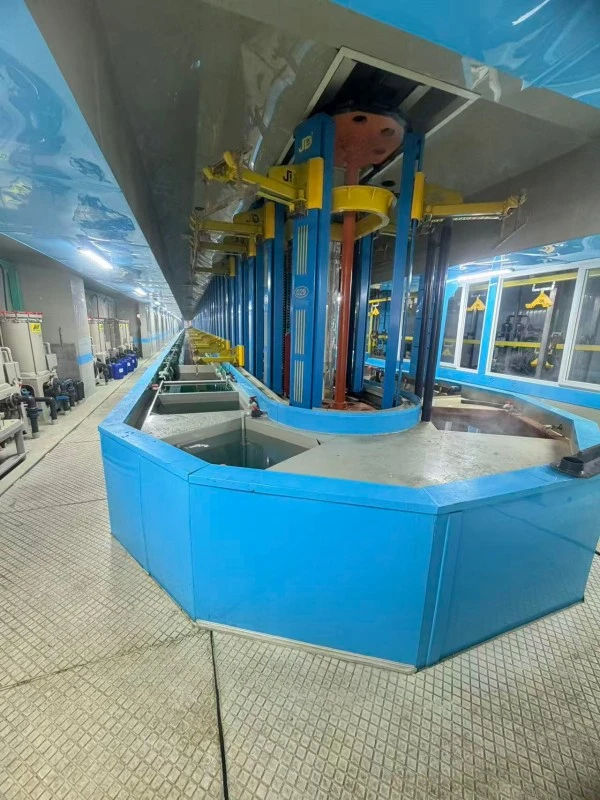

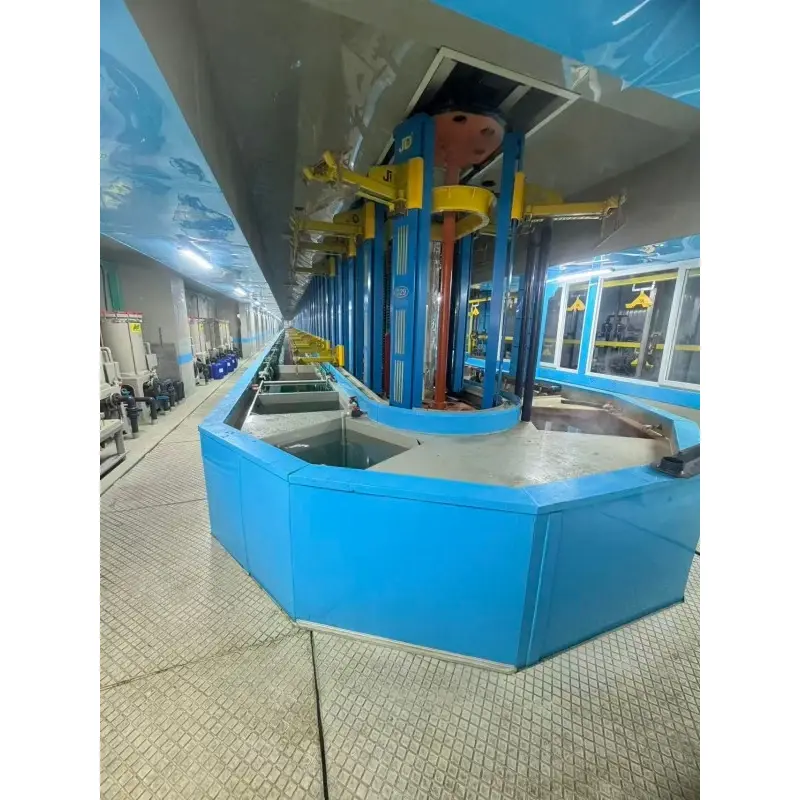

Järjestelmä toimii pystysuoralla nostorakenteella ja pyöreällä radalla useiden käsittelysäiliöiden hallitsemiseksi kiinteässä järjestyksessä.
Ongelmat, jotka tämä järjestelmä ratkaisee
Perinteisillä galvanoinnin tuotantolinjoilla on usein seuraavat ongelmat:
● epävakaa pinnoitteen paksuus erien välillä
● manuaalinen käsittely prosessisäiliöiden välillä
● alhainen tuotannon joustavuus useille tuotetyypeille
● pitkä vaihtoaika eri pinnoitusprosessien välillä
● epäjohdonmukainen laatu monikerroksisissa pinnoitussarjoissa
Tämä järjestelmä on suunniteltu vähentämään manuaalisia toimenpiteitä ja pitämään prosessin vaiheet johdonmukaisina automaattisessa ohjauksessa.
Järjestelmän yleiskatsaus
Tuotantolinja integroi:
● pystysuora nostolaite
● pyöreä telasäiliöjärjestely
● automaattinen työkappaleen siirtojärjestelmä
● PLC-ohjausjärjestelmä HMI-liitännällä
● reseptipohjainen prosessinohjaus
Jokainen työkappale seuraa kiinteää prosessireittiä esikäsittely-, pinnoitus-, huuhtelu- ja kuivausvaiheiden läpi.
Tärkeimmät tiedot
|
Parametri |
Erittely |
|
Laitteen tyyppi |
Täysin automaattinen pystysuora nostopinnoituslinja |
|
Pinnoitusjärjestys |
Copper Strike → Kirkas nikkeli → Koristekromi |
|
Ohjausjärjestelmä |
PLC HMI-kosketusnäytöllä (Siemens/Omron/Mitsubishi) |
|
Ajojärjestelmä |
Hydraulinen tai moottorikäyttöinen taajuussäädöllä |
|
Nostokapasiteetti |
50kg – 500kg lentotankoa kohden (muokattavissa) |
|
Nostonopeus |
1-20 m/min (VFD säädettävissä) |
|
Kuljetusnopeus |
5-60 m/min (VFD säädettävissä) |
|
Sopivat työkappaleet |
Laitteet, saniteettitavarat, autonosat, ABS-muovia |
|
Sertifiointi |
CE |
Tekninen prosessi
Kupari-nikkeli-kromi pystysuoran nostopinnoituslinja noudattaa täysin automatisoitua prosessisarjaa:
|
Vaihe |
Käsitellä |
Kuvaus |
|
1 |
Ultraäänirasvanpoisto |
Öljyn ja rasvan poisto osien pinnoilta |
|
2 |
Elektrolyyttinen puhdistus |
Syvä sähkökemiallinen puhdistus |
|
3 |
Happoaktivointi |
Hapetuskalvon poisto, pinnan aktivointi |
|
4 |
Kuparipinnoitus |
Ohut kuparikerros tarttumista varten (erityisesti sinkkipuristusvaluissa) |
|
5 |
Monivaiheinen huuhtelu |
Perusteellinen puhdistus kerrosten välillä |
|
6 |
Kirkas nikkelipinnoitus |
Pääkorroosionkestävä ja koristeellinen kerros |
|
7 |
Monivaiheinen huuhtelu |
Nikkeliliuoksen jäännösten poisto |
|
8 |
Koristeellinen kromipinnoitus |
Viimeinen kirkas, kulutusta kestävä kerros |
|
9 |
DI Vesihuuhtelu |
Loppusiivous deionisoidulla vedellä |
|
10 |
Kuumailmakuivaus |
Täydellinen kuivuminen ilman vesiläiskiä |
Tärkeimmät edut
✅ Monikerroksinen pinnoituskyky – Tukee täyttä kupari → nikkeli → kromi-sekvenssiä tarkalla paksuuden säädöllä jokaiselle kerrokselle
✅ Pystysuoran noston suunnittelun edut – Erinomainen pinnoitteen tasaisuus monimutkaisilla geometrioilla; eliminoi "Faraday-häkki" -vaikutuksen upotetuilla alueilla
✅ Korkea tuotantokapasiteetti – Tiheä säiliöjärjestely pyöreä radalla mahdollistaa jatkuvat, toistettavat tuotantosyklit
✅ Hydraulinen käyttöjärjestelmä – Tasainen, hiljainen toiminta tarkalla paikannustarkkuudella
✅ Älykäs automaatio – Siemens/Omron PLC HMI-kosketusnäytöllä; reseptivarasto eri osatyypeille
✅ Kompakti jalanjälki – Pystysuuntainen muotoilu maksimoi tilantehon verrattuna perinteisiin vaakasuuntaisiin linjoihin
✅ 12 kuukauden takuu – Kattava myynnin jälkeinen tuki
Pinnoitteen paksuuden tiedot
|
Kerros |
Tyypillinen paksuus |
Sovellus |
|
Copper Strike |
2-5 μm |
Tarttuva kerros sinkkipainevalulle |
|
Kirkas nikkeli |
10-20 μm |
Korroosiosuoja + kiilto |
|
Koristeellinen kromi |
0,25-0,5 μm |
Viimeinen kirkas viimeistely, kulutuskestävyys |
Kupari-nikkeli-kromi galvanointilinjalla saavutetaan 48-120 tunnin suolasumutuskestävyys nikkelin paksuudesta ja passivointityypistä riippuen.
Sovellukset
Hanat ja saniteettitavarat
Koristeellinen laitteisto
Autojen sisä- ja ulkoverhoilu
Kylpyhuonetarvikkeet
Huonekalujen laitteisto
Valaisimet
ABS-muoviosat (kuntoinen aktivointi)
Tekniset parametrit
|
Parametri |
Arvo |
|
Kuparikylvyn lämpötila |
25-35 ℃ |
|
Nikkelikylvyn lämpötila |
50-60 ℃ |
|
Kromi kylvyn lämpötila |
35-45 ℃ |
|
Virran tiheys (kupari) |
1-3 A/dm² |
|
Virran tiheys (nikkeli) |
2-8 A/dm² |
|
Nykyinen tiheys (Chrome) |
10-20 A/dm² |
|
Kierrosaika |
20-40 sekuntia lentopalkkia kohden |
|
Virtalähde |
380V/415V 50Hz/60Hz 3-vaihe |
Miksi valita JUNDA
Yli 10 vuoden kokemuksella galvanointilaitteiden valmistuksesta, kupari-nikkeli-kromi pystysuoran nostopinnoituslinjojamme luottavat valmistajat maailmanlaajuisesti. Tarjoamme avaimet käteen -ratkaisuja, kuten prosessisuunnittelun, asennuksen, koulutuksen ja elinikäisen tuen.
Ota yhteyttä ja pyydä koristepinnoituslinjatarjous jo tänään!
Projektikokemus
Tyypillisiä projektisovelluksia ovat mm.
● Jinmaoyuan (Itä-Kiina) Surface Treatment Industrial Park
o sinkityksen tuotantolinjat
o nikkelikromipinnoituslinjat
● Zhejiang Zhi’en Environmental Industrial Park
o telineen nikkelipinnoitusjärjestelmä
o kupari-nikkelikromipinnoituslinja
Sertifikaatit
Yritys on saanut sertifikaatit liittyen:
● ympäristötekniikan toteutuskyky
● ympäristönsuojelulaitteiden rakennuspalvelut
● ISO 9001 -laatujärjestelmä
● CE-sertifiointi laitteiden viennille
Palvelun laajuus
Ennakkomyyntipalvelu
● prosessikonsultointi
● kasvien layout suunnittelu
● tuotantokapasiteetin suunnittelu
● investointien arviointi
Asennuspalvelu
● laitteiden asennusohjeet
● järjestelmän käyttöönotto
● kuljettajan koulutus
● prosessin säätötuki
Huoltopalvelu
● 12 kuukauden takuu
● tekninen etätuki
● varaosien toimitus
● järjestelmän päivityksen kuuleminen
● pitkäaikainen tekninen tuki
Keskeiset liiketoimintatiedot
● OEM / ODM saatavilla
● MOQ: 1 sarja
● Toimitusaika: 30–45 päivää
● Pintakäsittelyprosessi: muokattavissa
● Materiaalin valinta: projektikohtainen räätälöinti
● Tuetut sertifikaatit: CE, ISO 9001
