Sähkötön nikkelipinnoitusSitä käytetään laajalti, kun valmistajat tarvitsevat tasaisen pinnoitteen paksuuden, korroosiosuojan, kulutuskestävyyden ja luotettavan peiton monimutkaisille komponenteille.JUNDAkehittää automatisoituja pintakäsittelylaitteita, jotka on suunniteltu kontrolloituun nikkeli-fosforipinnoitukseen, mukaan lukien PLC-toiminta, automaattinen kemikaalien annostus, lämpötilan säätö ja portaalikäsittely. Sen järjestelmä soveltuu umpireikien, sisäpintojen, tarkkuusosien ja vaativien teollisuusympäristöjen sovelluksiin.
Sähkötön nikkeliprosessi tallentaa nikkeli-fosforiseoksen autokatalyyttisen kemiallisen reaktion kautta ulkoisen sähkövirran sijaan. Tämä tekee siitä erityisen hyödyllisen monimutkaisille geometrioille, joissa tavanomainen elektrolyyttinen pinnoitus voi tuottaa epätasaisen virran jakautumisen. Oikein suunniteltu tuotantolinja yhdistää esikäsittelyn, huuhtelun, kemiallisen nikkelipinnoituksen, lämpötilan ja pH:n säädön, suodatuksen, käsittelyn ja jälkikäsittelyn toistettavaksi työnkuluksi. JUNDAn automatisoitu ratkaisu on suunniteltu näiden vaatimusten mukaisesti, ja sen toimintaparametreihin kuuluvat 85–92°C kylvyn lämpötila, 4,5–5,2 pH-alue ja tyypillinen pinnoitusnopeus 10–20 μm/tunti.
Sisällysluettelo
- Mikä on sähkötön nikkelipinnoitus?
- Kuinka sähkötön nikkelipinnoituslinja toimii?
- Mitkä ovat tärkeimmät tekniset tiedot?
- Mitkä ovat tärkeimmät edut?
- Miten fosforipitoisuus tulisi valita?
- Missä tekniikkaa käytetään?
- Kuinka valmistajien tulisi valita pinnoituslinja?
- Usein kysytyt kysymykset
- Oletko valmis keskustelemaan pinnoitusprojektistasi?
Mikä on sähkötön nikkelipinnoitus?
Sähkötön nikkelipinnoitus on autokatalyyttinen pintakäsittelyprosessi, jossa nikkeliä kerrostetaan kemiallisesti valmistetulle alustalle ilman ulkoista sähkönlähdettä. Toisin kuin elektrolyyttisessä pinnoituksessa, pinnoitusreaktio ei riipu sähkövirran jakautumisesta työkappaleen poikki.
Tämä ero on tärkeä osille, joiden geometria on monimutkainen. Koska prosessi ei ole riippuvainen ulkoisesta sähkökentästä, oikein ohjattu sähkötön nikkeli voi tarjota erittäin tasaisen peiton reunoilla, syvennyksillä, umpirei'illä ja sisäpinnoilla. Teknisissä viitteissä mainitaan pinnoitteen tasaisuus, korroosionkestävyys, kovuus ja mittojen hallinta tärkeimpinä syinä tämän prosessin valinnassa.
Saostettu kerros on tavallisesti nikkeli-fosforiseos. Säätämällä fosforipitoisuutta ja sitä seuraavaa lämpökäsittelyä valmistajat voivat räätälöidä pinnoitteen erilaisia vaatimuksia, kuten kulutuskestävyyttä, kovuutta, korroosiosuojausta tai yleiskäyttöistä teknistä suorituskykyä, mukaan.

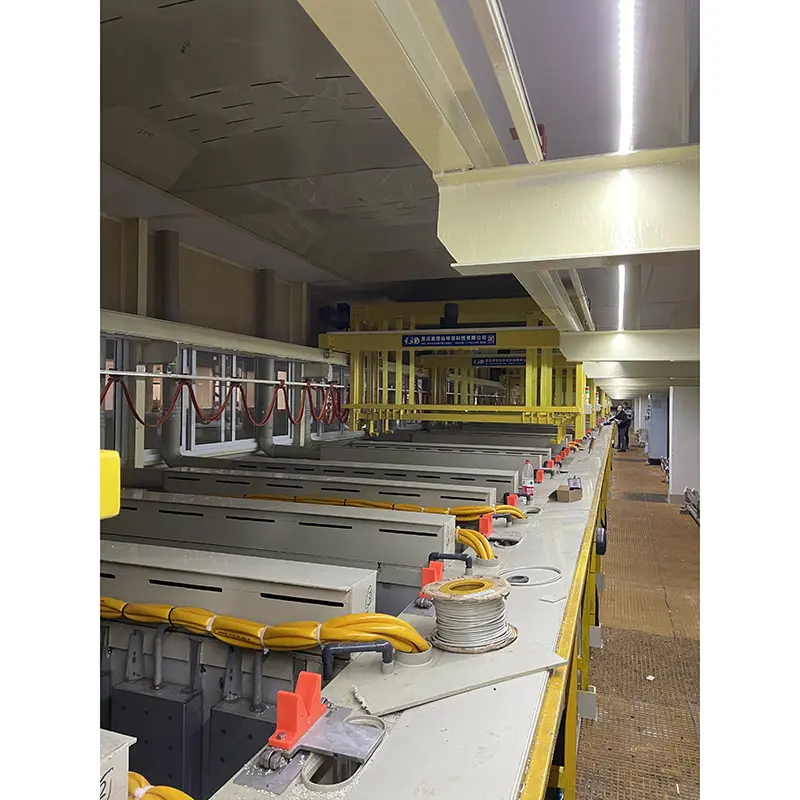

Kuinka sähkötön nikkelipinnoituslinja toimii?
Täydellinen tuotantolinja on enemmän kuin kemikaalisäiliö. Tasaiset tulokset riippuvat koko prosessin hallinnasta pinnan esikäsittelystä lopputarkastukseen. Tyypillinen automatisoitu työnkulku sisältää:
- Lastaus ja työkappaleen käsittely:Komponentit sijoitetaan telineisiin tai sopiviin kiinnikkeisiin niiden geometrian ja tuotantovaatimusten mukaan.
- Puhdistus ja rasvanpoisto:Öljyt, rasvat, pöly ja muut epäpuhtaudet poistetaan alustan valmistelua varten.
- Huuhtelu:Vesihuuhteluvaiheet auttavat estämään kontaminaation siirtymisen kemikaalisäiliöiden välillä.
- Aktivointi tai peittaus:Substraatti on kemiallisesti valmistettu edistämään nikkelikerroksen luotettavaa tarttumista.
- Sähkötön nikkelipinnoitus:Valmistetut osat menevät nikkeli-fosforihauteeseen, jossa autokatalyyttinen reaktio muodostaa pinnoitteen.
- Kylpyammeen ohjaus:Lämpötilaa, pH:ta, kemikaalien pitoisuutta, suodatusta ja täyttöä seurataan prosessin vakauden ylläpitämiseksi.
- Jälkihoito:Vaaditusta suorituskyvystä riippuen osia voidaan huuhdella, kuivata, lämpökäsitellä tai muita viimeistelytoimenpiteitä.
- Tarkastus:Pinnoitteen paksuus, ulkonäkö, tarttuvuus, kovuus ja muut asiakkaan määrittelemät parametrit voidaan tarkistaa ennen toimitusta.
Automaatio voi yhdistää nämä vaiheet PLC-ohjatun nostimen liikkeen ja ohjelmoitujen käsittelyjaksojen avulla. Tämä vähentää riippuvuutta manuaalisesta siirrosta ja auttaa tekemään tuotantoolosuhteista toistettavampia.
Mitkä ovat tärkeimmät tekniset tiedot?
Tuotantojärjestelmää arvioidessaan ostajien tulee ottaa huomioon sekä laitekokoonpano että kohdepinnoitteen vaatima kemia. JUNDAn julkaisemat tekniset parametrit tarjoavat hyödyllisen referenssin tyypilliseen kemialliseen nikkelin tuotantoon.
| Parametri | Tyypillinen määritys | Miksi sillä on merkitystä |
|---|---|---|
| Pinnoitteen tyyppi | Sähkötön nikkeli, Ni-P-seos | Tarjoaa autokatalyyttisen nikkelipinnoituksen ilman ulkoista virtaa |
| Fosforipitoisuus | 3–5 %, 6–9 % tai 10–13 % | Mahdollistaa pinnoitteen ominaisuuksien sovittamisen käyttökohteeseen |
| Kylvyn lämpötila | 85-92 °C | Tukee vakaata kemiallista kerrostumista |
| pH-alue | 4,5–5,2 | Auttaa ylläpitämään haluttua kylpykemiaa |
| Pinnoitusnopeus | 10-20 μm/tunti | Vaikuttaa tuotantosyklin aikaan ja pinnoitteen muodostumiseen |
| As-Plated Kovuus | Noin 500-600 HV | Tarjoaa lähtökohdan kulumiseen liittyville sovelluksille |
| Lämpökäsitelty kovuus | Jopa noin 900-1000 HV | Voi lisätä kovuutta, jos alusta ja tekniset tiedot sen sallivat |
| Ohjausjärjestelmä | PLC-ohjattu | Koordinoi automatisoituja liike- ja tuotantojaksoja |
| Laitteiden kokoonpano | Gantry Rack pinnoituslinja | Tukee telineeseen asennettujen komponenttien automaattista käsittelyä |
Todelliset prosessiarvot tulee aina määrittää alustan, kemikaalien toimittajan prosessispesifikaatioiden, vaaditun pinnoitteen paksuuden, tuotantokuormituksen ja sovellettavien asiakas- tai toimialastandardien mukaan sen sijaan, että käsitettäisiin yleisiä arvoja yleisasetuksina.
Mitkä ovat tärkeimmät edut?
Tasainen pinnoite monimutkaisilla geometrioilla
Yksi kemiallisen nikkelin tärkeimmistä eduista on sen kyky tuottaa suhteellisen tasainen kerros ilman virrantiheyden määrää. Tämä on erityisen arvokasta komponenteille, jotka sisältävät kulmia, syvennyksiä, sisäisiä käytäviä ja umpireikiä. Tarkkuussuunnittelussa tasaisempi pinnoitteen paksuus voi yksinkertaistaa mittojen hallintaa ja vähentää kompensointien tarvetta.
Suojaus korroosiolta ja kulumiselta
Nikkeli-fosforipinnoitteet voivat tarjota tehokkaan suojan korroosiota vastaan, kun pinnoitteen koostumus, paksuus, alustan valmistelu ja käyttöympäristö sopivat oikein. Tästä syystä prosessia käytetään komponenteille, jotka ovat alttiina kosteudelle, kemikaaleille, öljyille ja muille vaativille käyttöolosuhteille.
Hallittu kovuus
JUNDAn julkaisemat tekniset tiedot osoittavat pinnoitetun kovuuden olevan noin 500–600 HV, ja lämpökäsittely pystyy nostamaan kovuuden noin 900–1000 HV sopivissa olosuhteissa. Tämä tekee tekniikasta merkityksellisen komponenteille, joissa pinnan kovuus ja kulutuskestävyys ovat tärkeitä.
Automaatio ja prosessien toistettavuus
PLC-ohjattu linja voi koordinoida nostimen liikettä, prosessin ajoitusta, kemikaalien annostelua ja lämpötilan hallintaa. Automaattinen käsittely voi myös vähentää manuaaliseen siirtoon liittyviä epäjohdonmukaisuuksia, erityisesti jatkuvassa tai suuren volyymin tuotannossa.
Miten fosforipitoisuus tulisi valita?
Fosforipitoisuus on tärkeä näkökohta, koska se vaikuttaa tuloksena olevan pinnoitteen kovuuden, korroosionkestävyyden ja muiden fysikaalisten ominaisuuksien tasapainoon. JUNDAn tuotetiedot jakavat sen nikkeli-fosforivaihtoehdot kolmeen laajaan valikoimaan.
| Fosforialue | Yleiset ominaisuudet | Tyypillinen sovellussuunta |
|---|---|---|
| Matala: 3–5 % | Korkeampi kovuus ja verrattain alhaisempi korroosionkestävyys | Kulumiseen keskittyvät komponentit |
| Keski: 6–9 % | Tasapainoinen suorituskyky | Yleiset suunnittelusovellukset |
| Korkea: 10–13 % | Korkeampi korroosionkestävyys ja sitkeys | Kemialliset, öljy- ja kaasuympäristöt |
Lopullisen valinnan tulee perustua todelliseen käyttöympäristöön, alustaan, mittatoleranssiin, vaadittuihin pinnoitusominaisuuksiin ja soveltuviin spesifikaatioihin. Työskentely prosessiinsinöörin ja kemikaalien toimittajan kanssa on tärkeää ennen kylpykemian viimeistelyä.
Missä tekniikkaa käytetään?
Tasaisen kerrostuksen, korroosiosuojan ja säädettävän kovuuden yhdistelmä tekee sähköttömästä nikkelistä sopivan monenlaisiin teollisuuskomponentteihin. Yleisiä sovelluksia ovat:
- Piirilevyjen valmistus:Käytetään prosesseissa, kuten ENIG, joissa kontrolloitu nikkelikerros muodostaa osan pintakäsittelyjärjestelmää.
- Öljy ja kaasu:Käytetään venttiileihin, liittimiin ja komponentteihin, jotka vaativat korroosiosuojaa ja kulumissuojaa.
- Ilmailu:Käytetään valikoiduissa tarkkuuskomponenteissa, joissa vaaditaan pinnoitteen tasaisuutta ja hallittuja ominaisuuksia.
- Autot:Soveltuu valituille polttoainejärjestelmän ja tarkkuusmekaanisille komponenteille.
- Lääketieteelliset laitteet:Soveltuu tiettyihin komponentteihin, joissa pinnan suorituskyky ja mittojen tasaisuus ovat tärkeitä.
- Muotit ja muotit:Voi parantaa pinnan kovuutta ja kulutuskestävyyttä, kun pinnoitusjärjestelmä on määritetty oikein.
- Tarkkuuskoneet:Hyödyllinen monimutkaisia pintoja tai sisäisiä ominaisuuksia sisältävien komponenttien suunnittelussa.
Kuinka valmistajien tulisi valita pinnoituslinja?
Laitteiden valinnassa tulisi aloittaa tuotantovaatimuksista sen sijaan, että vertaillaan vain säiliön mittoja tai automaatioominaisuuksia. Käytännön ostotarkistuslista sisältää:
- Osan geometria:Tarkista, sisältävätkö komponentit sokeat reikiä, syvennyksiä, sisäpintoja tai monimutkaisia profiileja.
- Tuotantomäärä:Määritä eräkoko, lastauspaino, sykliaika ja odotettu päivittäinen tuotanto.
- Vaadittu pinnoite:Määritä tavoitepaksuus, fosforialue, kovuus, korroosionkestävyys ja mittatoleranssi.
- Prosessikemia:Varmista, että säiliöt, lämmittimet, pumput, suodatus ja annostelujärjestelmä ovat yhteensopivia valitun kemian kanssa.
- Automaatiotaso:Määritä, onko manuaalinen, puoliautomaattinen vai täysin PLC-ohjattu käyttö sopivaa.
- Ympäristöjohtaminen:Harkitse huuhtelua, jäteveden käsittelyä, ilmanvaihtoa, kemikaalien varastointia ja veden kierrätystä koskevia vaatimuksia.
- Myynnin jälkeinen tuki:Vahvista asennus, käyttöönotto, käyttäjien koulutus, vianetsintä ja tekninen tuki.
Avaimet käteen -periaatteella toimiva toimittaja voi auttaa integroimaan laiteasettelun, prosessivaiheet, käsittelyjärjestelmät, kemikaalien annostelun, lämmityksen, suodatuksen ja ohjausarkkitehtuurin yhdeksi tuotantoratkaisuksi. JUNDA ilmoittaa, että sen suunnittelupalvelu kattaa prosessisuunnittelun, laitteiden valmistuksen, asennuksen, käyttöönoton ja teknisen tuen.
Usein kysytyt kysymykset
1. Mikä on sähkötön nikkelipinnoituslinja?
Se on integroitu tuotantojärjestelmä nikkeli-fosforipinnoitteiden kerrostamiseen autokatalyyttisen kemiallisen reaktion kautta. Toisin kuin elektrolyyttinen nikkelipinnoitus, pinnoitus ei vaadi ulkoista sähkövirtaa.
2. Mikä tekee sähköttömästä nikkelistä eron elektrolyyttisesta nikkelistä?
Ensisijainen prosessiero on kerrostumismekanismi. Sähkötön nikkeli perustuu kemialliseen pelkistykseen, kun taas elektrolyyttinen nikkeli käyttää ulkoista sähkövirtaa. Sähkötön pinnoitus voi tarjota johdonmukaisemman peiton monimutkaisissa geometrioissa, koska sitä ei säätele nykyinen jakautuminen.
3. Voiko sähkötön nikkeli peittää sokeat reiät ja sisäpinnat?
Kyllä. Yksi tärkeimmistä syistä, miksi valmistajat valitsevat tämän prosessin, on sen kyky levittää pinnoitetta monimutkaisille geometrioille, mukaan lukien sopivat sokeat reiät ja sisäpinnat, kun osat on valmistettu ja käsitelty oikein.
4. Mitä käyttölämpötilaa JUNDA-järjestelmä käyttää?
JUNDA ilmoittaa sähköttömälle nikkelijärjestelmälleen kylvyn käyttölämpötilaksi noin 85–92 °C. Todellisten käyttöolosuhteiden tulee noudattaa valittua pinnoituskemiaa ja validoitua prosessispesifikaatiota.
5. Kuinka nopeasti nikkelipinnoite voidaan levittää?
Julkaistujen teknisten tietojen mukaan pinnoitusnopeus on noin 10–20 μm tunnissa. Todellinen kerrostusnopeus riippuu kylvyn kemiasta, lämpötilasta, pH:sta, kuormituksesta, liuoksen kunnosta ja prosessin ohjauksesta.
6. Voidaanko pinnoitteen kovuutta lisätä?
Kyllä. JUNDA määrittelee pinnoitetun kovuuden noin 500–600 HV ja osoittaa, että lämpökäsittely voi nostaa kovuuden noin 900–1000 HV sopivissa olosuhteissa. Lämpökäsittely on arvioitava suhteessa alustaan ja vaadittuihin ominaisuuksiin.
7. Soveltuuko sähkötön nikkelijärjestelmä muoviosille?
Sähkötön nikkeli voidaan kerrostaa tietyille sähköä johtamattomille materiaaleille, mukaan lukien muovit ja keramiikka, asianmukaisen pintaaktivoinnin jälkeen. Esikäsittelyjärjestys on valittava materiaali- ja pinnoitusspesifikaatioiden mukaan.
8. Miten valitsen oikean fosforipitoisuuden?
Vähäfosforiset pinnoitteet valitaan yleensä, kun korkeampi kovuus on etusijalla, kun taas korkeafosforisia järjestelmiä harkitaan yleisesti, kun korroosionkestävyys on tärkeämpää. Keskimääräinen fosforikemia tarjoaa tasapainoisen vaihtoehdon moniin teknisiin sovelluksiin.
Oletko valmis keskustelemaan pinnoitusprojektistasi?
Jos tuotantosi vaatii johdonmukaista nikkeli-fosforipinnoitusta tarkkuuskomponenteille, monimutkaisille geometrioille, umpirei'ille tai sisäpinnoille, oikein konfiguroitu automatisoitu järjestelmä voi auttaa luomaan kontrolloidumman pinnan viimeistelyprosessin. JUNDA tarjoaa räätälöityjä galvanointilaitteita ja avaimet käteen -periaatteella suunnittelupalveluita, jotka kattavat prosessisuunnittelun, laitteiden valmistuksen, asennuksen, käyttöönoton ja teknisen tuen.Ota yhteyttäkeskustellaksesi työkappaleesi mitoista, tuotantokapasiteetista, pinnoitusvaatimuksista, automaatioodotuksista ja tehdasolosuhteista, ja anna JUNDA-insinööritiimin kehittää sopiva sähkötön nikkeliratkaisu projektiisi.
