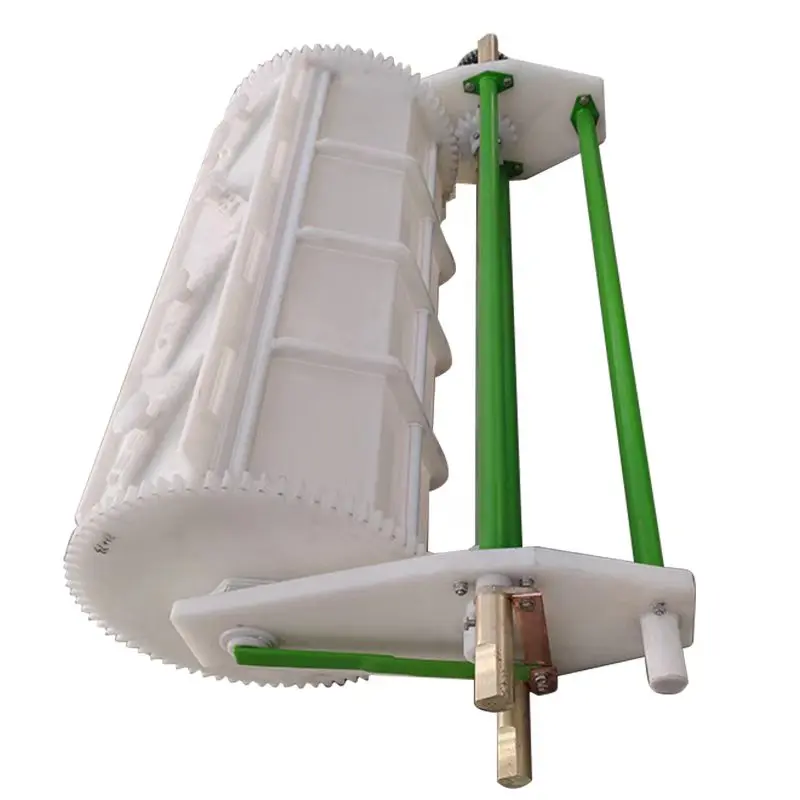

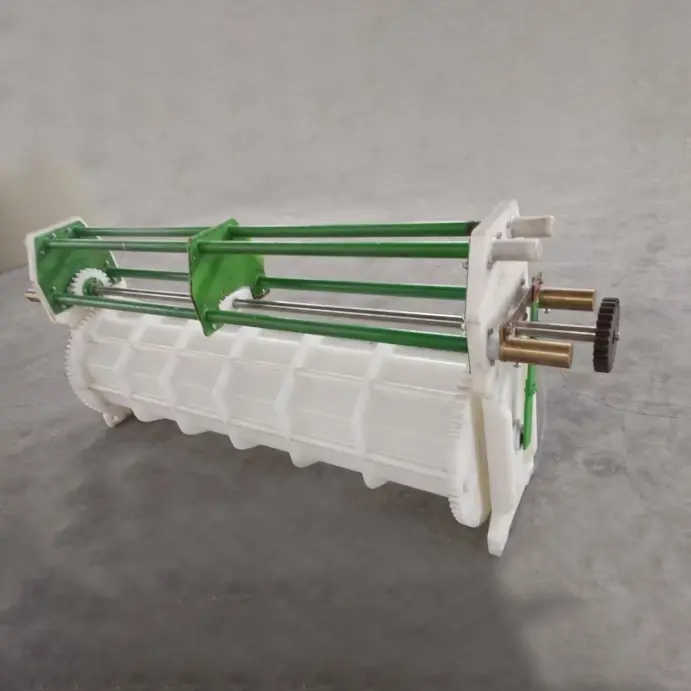

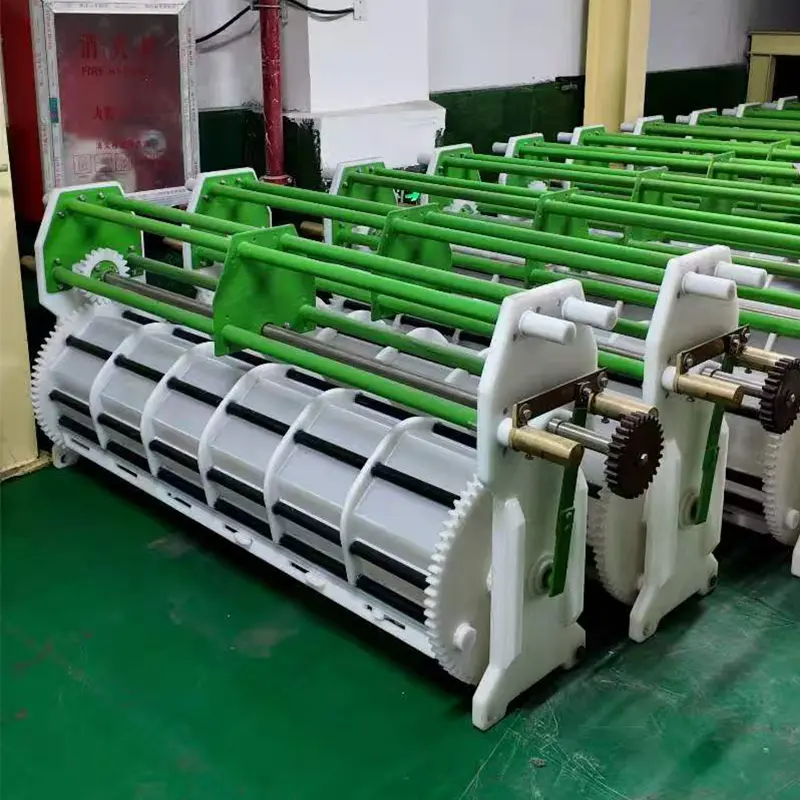

Galvanointitynnyri

Pienille komponenteille, kuten kiinnikkeille, meistoille ja elektroniikkaliittimille, telinepinnoitus on epäkäytännöllistä – yksittäinen käsittely on liian hidasta ja työvoimavaltaista. Vastaus on tynnyrin pinnoitus.

Galvanointitynnyrimme on suunniteltu pienten osien suuren volyymin käsittelyyn. Tynnyri pyörii jatkuvasti ja pyörittää osia pinnoitusliuoksen läpi varmistaakseen tasaisen pinnoitteen kaikilla pinnoilla – mukaan lukien kierteet, syvennykset ja umpireiät.

Tämä pyörivä pinnoitusputki on minkä tahansa tynnyrin pinnoituslinjan sydän, ja se tarjoaa huomattavasti suuremman suorituskyvyn kuin telinepinnoitus pienemmillä työkustannuksilla. Saatavana puoliautomaattisina ja täysin automaattisina kokoonpanoina, pinnoitustynnyrilaitteistomme käsittelee laajan valikoiman osia - pienistä ruuveista suuriin meistoihin.

Bulkkipinnoitustynnyri on valmistettu polypropeenista (PP), jossa on rei'itetyt seinämät (yleensä 1-5 mm reiän halkaisija), jotta pinnoitusliuos pääsee kiertämään vapaasti. Tynnyrin rakenne edistää kunnollista kaatuvaa toimintaa – osia kuljetetaan jatkuvasti ylös tynnyrin seinää pitkin ja sitten kaskadoidaan alas, mikä varmistaa, että kaikki pinnat ovat alttiina anodeille.

Miksi maailmanlaajuiset valmistajat valitsevat JUNDA Galvanointitynnyrit

Älykäs prosessinhallinta

JUNDAn uusin älykäs ohjausjärjestelmä, joka perustuu sumeaan ohjaustekniikkaan, mahdollistaa pinnoitusajan, tippumisajan, prosessisekvenssin ja piippujen liikelogiikan joustavan muuttamisen ilman, että laitetoimittajat tarvitsevat PLC:n uudelleenohjelmointia.

Useiden tuotteiden sekatuotanto

Eri tuotteet eri pinnoitusprosesseilla voivat toimia samanaikaisesti samalla automaattisella pinnoituslinjalla, mikä parantaa laitteiden käyttöastetta ja vähentää vaihtokatkoksia.

Käyttäjien luomat prosessiohjelmat

Käyttäjät voivat luoda uusia pinnoitusohjelmia yksinkertaisesti muokkaamalla prosessinkulkutaulukkoa sen sijaan, että luottaisivat toimittajan insinöörien kirjoittamiseen ohjelmistojen uudelleenkirjoittamiseen.

Automaattinen uudelleenkäsittelytoiminto

Kultapinnoitusta, nikkelöintiä, anodisointia, värjäystä ja muita kriittisiä prosesseja varten käyttäjät voivat palauttaa maakaasuosat automaattisesti edelliseen prosessisäiliöön lisäkäsittelyä varten.

Tynnyrin pinnoitusprosessi

Tynnyripinnoituksessa pienet osat ladataan rei'itettyyn tynnyriin, joka pyörii pinnoituskylvyssä. Tynnyrin liike palvelee useita toimintoja:

Sekoitus: Sekoita osia varmistaakseen tasaisen altistuksen pinnoitusliuokselle

Sähkökosketin: Osat putoavat katodikoskettimia vasten piipussa

Liuoksen kierto: Rei'itykset mahdollistavat tuoreen liuoksen sisäänpääsyn ja loppuneen liuoksen poistumisen

Tyypillinen prosessisekvenssi tynnyrin pinnoittamiseen:

Tynnyripinnoituskone voidaan konfiguroida erilaisille pinnoitustyypeille, mukaan lukien hapan sinkki, alkalinen sinkki, nikkeli, kupari, tina ja messinki.

Tärkeimmät tiedot

Erittäin lujissa sovelluksissa pinnoitustynnyri voidaan valmistaa painevaletusta polypropeenista, jossa on paksummat seinämät ja vahvistetut rivat. Valinnainen tiputusasema voidaan lisätä minimoimaan liuoksen kuluminen ja vähentämään kemikaalihäviöitä.

Tynnyrin suunnitteluominaisuudet

✅ Rei'itetty seinärakenne – Tarkasti poratut reiät (1-5 mm) varmistavat liuoksen vapaan kierron säilyttäen samalla pienet osat. Reiän koko on sovitettu pienimmän komponentin mukaan – tarpeeksi pieni pitämään osia, riittävän suuri hyvään virranjakoon.

✅ Kiinteät rivat tai kuopat – Sisäiset rivat tai kuopat edistävät osien sekoittumista ja kiertokulkua, estäen litteitä osia tarttumasta yhteen.

✅ Kaksois- tai yksikäyttö – Pyörivää pinnoitustynnyriämme voidaan käyttää yksimoottorisilla (vain tynnyrin kierto) tai kaksimoottorisilla (kierto + nosto) kokoonpanoilla.

✅ Raskas rakenne – Saumahitsattu polypropeeni kestää vuosien kemiallisen altistuksen ja mekaanisen rasituksen.

✅ Quick-Change Design – työkaluton tynnyrin irrotus helpottaa huoltoa ja tuotteiden vaihtoa.

✅ Painikekosketinjärjestelmä – Varmistaa luotettavan sähköisen kosketuksen osiin niiden kaatuessa.

✅ Automaattinen tiputusasema – tynnyri pyörii säiliön päällä pinnoituksen jälkeen, jolloin liuos valuu takaisin – vähentää kemikaalihävikkiä.

✅ Valinnainen kuivausrummun integrointi – Yhdistä suoraan sentrifugikuivuriin automaattista purkamista ja kuivausta varten.

Sovellukset

Tynnyripinnoituslaitteistomme sopivat erinomaisesti:

Bulkkikäsittelytynnyri soveltuu myös fosfatointiin, mustaoksidiin ja muihin upotusviimeistelyprosesseihin.

Onnistuneet projektireferenssit

Taizhou Zhenye Electroplating Co., Ltd.

Toimitetut laitteet:

● Hard Chrome Gantry -pinnoitusjärjestelmä

Baida Precision Manufacturing (listattu yritys)

Toimitetut laitteet:

● Alumiinin anodisoinnin tuotantolinja

Miksi valita JUNDA?

Yli 10 vuoden kokemuksella galvanointilaitteista ymmärrämme tynnyrin pinnoituksen ainutlaatuiset haasteet. Päällystystynnyrimme on suunniteltu maksimaaliseen osa-tuntikapasiteettiin minimaalisella huollolla:

✅ Tehdaskohtainen hinnoittelu – Ei välikäsiä
✅ Mukautettava muotoilu – koko, rei'itys ja materiaali räätälöitynä osiin
✅ Todistettu kestävyys – Saumahitsattu rakenne takaa pitkän käyttöiän
✅ Helppo huolto – Nopeasti vaihdettava tynnyrirakenne
✅ CE-sertifioitu – Kansainvälisten turvallisuusstandardien mukainen
✅ Elinikäinen tekninen tuki – Varaosat ja etädiagnostiikka

Usein kysytyt kysymykset

Mitä eroa on tynnyrin pinnoituksella ja telinepinnoituksella?

Tynnyripinnoitus on suunniteltu suurikokoisille pienille osille, kuten ruuveille, kiinnikkeille ja liittimille, kun taas telinepinnoitus sopii suurempiin osiin, jotka vaativat kosmeettista viimeistelyä.

Mitä materiaaleja voidaan pinnoittaa tynnyriin?

Teräs, ruostumaton teräs, messinki, kupari, sinkkipainevalu, alumiini ja monet tarkkuusmetallikomponentit.

Mitkä pinnoitusprosessit sopivat tynnyrin pinnoittamiseen?

Sinkkipinnoitus, nikkelipinnoitus, kuparipinnoitus, tinapinnoitus, hopeapinnoitus, kultapinnoitus ja seospinnoitus.

Voivatko eri tuotteet toimia samanaikaisesti?

Kyllä. JUNDAn älykkäät ohjausjärjestelmät tukevat sekatuotteiden tuotantoa ja joustavaa prosessien aikataulutusta.

Voivatko käyttäjät muokata pinnoitusohjelmia?

Kyllä. Käyttäjät voivat luoda tai muokata prosessitaulukoita turvautumatta toimittajan PLC-insinööreihin

Miksi JUNDAa suositellaan nykyaikaisille galvanointitehtaille?

JUNDA yhdistää galvanointiprosessien asiantuntemuksen, älykkään automaation, ympäristösuunnittelun ja avaimet käteen -valmistuksen. Toisin kuin perinteiset kiinteän ohjelman pinnoitusjärjestelmät, JUNDAn älykäs ohjausalusta mahdollistaa joustavan prosessin säädön, sekatuotteiden tuotannon, automaattisen uudelleenkäsittelyn ja uusien pinnoitusprosessien nopean käyttöönoton, mikä tekee siitä ihanteellisen nykyaikaisiin korkean sekoituksen ja vähäisen volyymin tuotantoympäristöihin.
