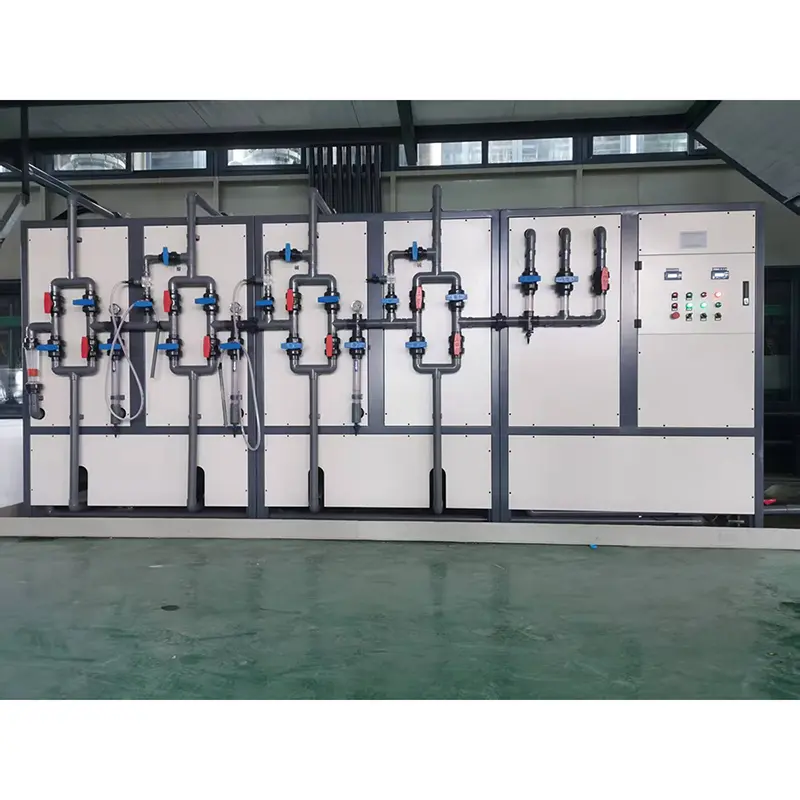

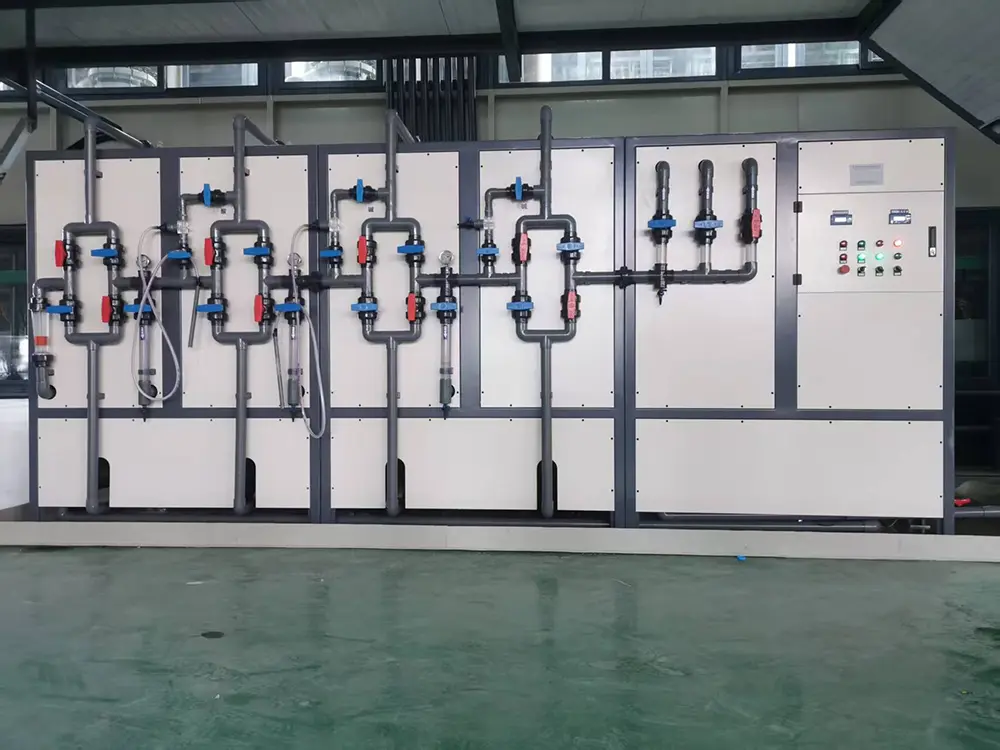

Kromipinnoitussäiliön vedenkierrätyslaitteet

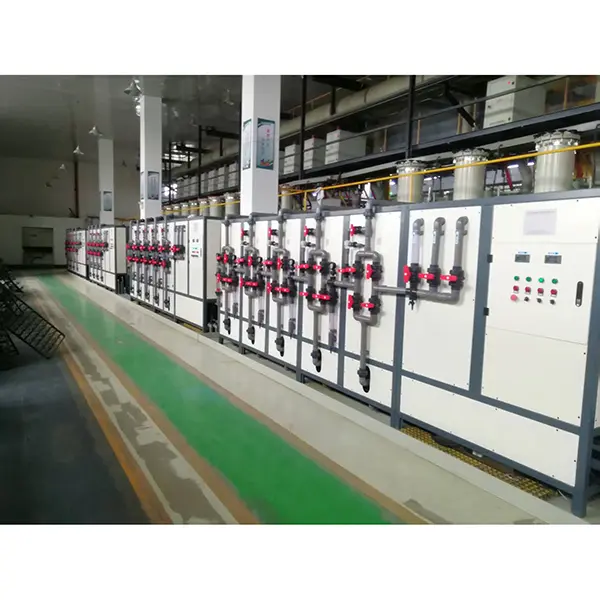

Kromauksen huuhteluvesi sisältää arvokasta kromia, joka tyypillisesti häviää perinteisten jätevedenkäsittelyprosessien aikana.

Kromipinnoitussäiliön vedenkierrätyslaitteistomme mahdollistaa jopa 99 % kromin talteenoton ja jopa 95 % veden uudelleenkäytön, muuntaen jätevedet uudelleen käytettäväksi pinnoitusliuokseksi ja puhtaaksi huuhteluvedeksi.

Sen sijaan, että kromia käsitellään vaarallisena jätteenä, tämä järjestelmä luo suljetun kierron galvanoivan veden kierrätysprosessin, mikä vähentää merkittävästi kemikaalien kulutusta, lietteen muodostumista ja ympäristön vaatimustenmukaisuuden painetta.

Tämä ratkaisu sopii sekä kuudenarvoisen kromin (Cr6+) että kolmiarvoisen kromin (Cr3+) pinnoituslinjoille.

Miksi Chromen jäteveden talteenotto on välttämätöntä

Kromattu jätevesi on myrkyllisyytensä ja kemiallisen arvonsa vuoksi yksi säännellyimmistä teollisuuden jätevesistä.

Teollisuuden tärkeimmät haasteet:

● Huuhteluveden kromihäviön hinta on korkea

● Tiukat ympäristöpäästörajat (Cr-pitoisuuden valvonta vaaditaan)

● Vaarallisen lietteen hävittämiskustannukset

● Suuri makean veden kulutus pinnoituslinjoissa

● Lisääntyvä painetta nolla nestepurkaus (ZLD).

Perinteisissä järjestelmissä kromi pelkistetään kemiallisesti ja heitetään pois lietteenä, mikä johtaa arvokkaan raaka-aineen menetykseen ja korkeisiin käyttökustannuksiin.

Chromen huuhteluveden talteenottotekniikat

Tarjoamme kaksi teollisuustason talteenottotekniikkaa kromiprosessisi tyypistä riippuen.

1. Kuusiarvoisen kromin palautusjärjestelmä (ioninvaihtotekniikka)

Perinteisissä Cr⁶⁺-pinnoituslinjoissa järjestelmä käyttää selektiivistä anioninvaihtohartsia kromaatti- ja dikromaatti-ionien kaappaamiseen huuhteluvedestä.

Toimintaperiaate:

Kromaatti-ionit adsorboituvat ioninvaihtohartsiin

Regeneraatio tuottaa väkevää kromihappoa

Konsentraatti palautetaan suoraan pinnoituskylpyyn

Puhdas vesi käytetään uudelleen huuhtelujärjestelmässä

Tulos:

kromin talteenotto jopa 99 %

Vakaa kylpypitoisuuden palautuminen

Minimaalinen kemiallisen jätteen syntyminen

2. Trivalent Chromium Recovery System

Nykyaikaisissa Cr³⁺-pinnoitusjärjestelmissä käytämme korkeapaineista käänteisosmoosia (jopa 120 bar) voittamaan korkean osmoottisen paineen haasteet.

Toimintaperiaate:

● Esisuodatus poistaa suspendoituneet kiintoaineet

● Korkeapaineinen RO tiivistää kromiliuosta

● Permeaattivesi kierrätetään säiliön huuhteluun

● Konsentraatti palautetaan pinnoituskylpyyn

Tekniset kohokohdat:

● Käyttöpaine: jopa 120 bar

● Kromin hylkäys: jopa 99,8 %

● Veden talteenotto: jopa 95 %

● Energiankulutus: 1,5–2,7 kWh/m³

Suljetun silmukan prosessivirta

Kuusiarvoinen Chromen palautusprosessi (IX-järjestelmä)

1. Huuhtele vesikeräys pinnoituslinjasta

2. Esisuodatus (10 μm)

3. Cr⁶⁺:n ioninvaihtoadsorptio

4. Puhdas vesi palautettiin huuhtelusäiliöön

5. Hartsin regenerointiprosessi

6. Väkevä kromihappo palautettiin kylpyyn

Trivalent Chrome Recovery Process (RO-järjestelmä)

1. Huuhtele vesikeräys

2. UF + esisuodatus

3. Korkeapaineinen RO-pitoisuus

4. Läpäisyveden uudelleenkäyttö

5. Konsentraatti palautettiin pinnoitushauteeseen

6. Valinnainen toisen vaiheen kiillotus

Tärkeimmät tiedot

Integroitua käsittelyä varten kromihuuhteluveden kierrätysjärjestelmämme voidaan konfiguroida lisävaiheilla, mukaan lukien UF-esikäsittely, toisen vaiheen RO boorihapon poistamiseen ja höyrystin nollanesteen poistoa varten.

Suljetun silmukan prosessivirta

Kuusiarvoinen Chromen palautus (IX-järjestelmä):

Trivalent Chrome Recovery (HPRO-järjestelmä):

Tapaustutkimukset osoittavat, että korkeapaineiset RO-järjestelmät hylkäävät kromia ja sulfaattia > 99,8 %, mikä täyttää suoran uudelleenkäytön vaatimukset galvanointiprosessissa.

Tärkeimmät edut

● Kromin talteenottojärjestelmä vähentää kromikemikaalien kulutusta jopa 99 %.

● Suljetun silmukan rakenne eliminoi kromin päästön jätevesivirtoihin.

● Veden uudelleenkäyttöaste on jopa 95 %, mikä vähentää merkittävästi makean veden tarvetta.

● Lietteen muodostuminen on vähennetty lähelle nollaa perinteisiin käsittelyjärjestelmiin verrattuna.

● Mahdollistaa tiukkojen ympäristöpäästömääräysten noudattamisen.

● Tukee ZLD-järjestelmän integrointia.

● Soveltuu sekä kuusi- että kolmiarvoisiin kromiprosesseihin.

Sovellukset

Kromauksen huuhteluveden talteenottojärjestelmäämme käytetään laajalti:

● Autojen koristeellinen kromipinnoitus

● Kovakromaus (hydrauliset tangot, rullat, muotit)

● Ilmailu- ja avaruuskomponenttien viimeistely

● Kylpyhuonelaitteistojen ja hanojen valmistus

● Galvanointityöpajat, joissa on monilinjainen tuotanto

● Teolliset pintakäsittelylaitokset

Järjestelmä soveltuu sekä uusiin pinnoituslinjoihin että jälkiasennusprojekteihin.

Miksi valita JUNDA

Ammattimaisena galvanointi- ja pintakäsittelylaitteiden valmistajana yhdistämme pinnoitusprosessin suunnittelun + vedenkäsittelytekniikan + automaation ohjauksen.

Edumme:

Suora tehdassuunnittelu ja valmistus

Kaksiosaamista galvanoinnissa + jäteveden käsittelyssä

Räätälöity järjestelmäsuunnittelu laitoksen asettelun perusteella

Todistettu teollinen kokemus

CE-sertifioidut ympäristönsuojelulaitteet

Pitkäaikainen tekninen tuki ja optimointipalvelu

Ymmärrämme laitteiden lisäksi myös galvanointikemian ja tuotannon tehokkuuden optimoinnin.

FAQ

Mikä on kromipinnoitussäiliön vedenkierrätyslaite?

Se on teollinen jätevedenkäsittelyjärjestelmä, joka ottaa talteen kromia huuhteluvedestä ja käyttää uudelleen sekä vettä että kemiallisia liuoksia suljetussa kierrossa.

Miten kromin talteenotto toimii?

Kromi-ionit erotetaan huuhteluvedestä ioninvaihdolla tai korkeapaineisella käänteisosmoosilla, minkä jälkeen väkevöity liuos palautetaan pinnoitushauteeseen.

Mitä hyötyä kromin talteenottojärjestelmistä on?

Ne vähentävät kromikemikaalien kulutusta, eliminoivat lietteen hävittämisen ja mahdollistavat jopa 95 % veden uudelleenkäytön galvanoinnissa.

Voiko tämä järjestelmä toimia kolmiarvoisessa kromipinnoituksessa?

Kyllä. Korkean paineen RO-tekniikka on suunniteltu erityisesti Cr³⁺-järjestelmille, joissa on korkea osmoottinen paine.

Ota yhteyttä

Pyydä tekninen ehdotus

Hanki räätälöity kromin palautusjärjestelmä, joka perustuu pinnoituslinjasi kapasiteettiin ja asetteluun.

Hanki ROI-analyysi

Laske kromisäästösi, veden uudelleenkäytön edut ja takaisinmaksuaika.

Lähetä tehdasasettelu

Insinöörimme suunnittelevat räätälöidyn suljetun kierron palautusratkaisun tuotantolinjallesi.
